Установка окон в срубе из бревна

Как вставить окна в сруб?

Если вы приняли решение строить баню из бревен или бруса, то при установке окон можете столкнуться с такой неприятной неожиданностью, как усадка сруба.

Как известно деревянный сруб в течение 2-3 лет дает усадку. Пространство между бревен или бруса уменьшается за счет их собственного веса, уплотнения утеплителя между венцами и усыхания самой древесины бревен.

В зависимости от высоты стен бани, в течение первого года усадка может достигать 10-15 сантиметров. Понятно, что окно, наглухо вставленное в такой сруб, подвергнется значительным деформациям и даже может быть разрушено под весом оседающих бревен.

Что же делать? Оставить баню на 2 года без окон? Или все-таки есть какой-нибудь выход?

Монтаж окон с помощью оклада (обсады, окосячки)

Выход, конечно же, есть. За долгие века строительства срубов были придуманы способы вставки окон так, чтобы усадка не сказывалась на их целостности. Для этого окна вставляют в оклад, который может свободно перемещаться относительно бревен при усадке.

Такой способ называется установкой окон в оклад или в «обсаду».


Оконный проем в верхней части окна не доходит до рамы 7-10 см. Это пространство заполняется сжимаемым утеплителем (мох, пакля, джут) и закрывается сверху наличниками. Во время усадки утеплитель сжимается, и вставленное окно предохраняется от разрушающего действия вертикальной нагрузки опускающихся надоконных венцов.

Если вы уже подготовили оконные проемы, то можно переходить к установке обсады.

Виды оклада (обсады)

Для того чтобы окно свободно перемещалось в процессе усадки в торцах бревен оконного проема можно сделать прямоугольный паз 50х50 в который вставить бруски, а к брускам закрепить окна.

Это довольно простой способ, который идеально подойдет для деревянных окон. Их крепят к брускам гвоздями или монтажной пеной. Однако такой способ не подойдет для пластиковых окон.

Пластиковые окна лучше устанавливать в специальный лафет представляющий собой брус 150х100 с выбранным в нем по длине пазом 50х50, который монтируется на гребень, формируемый на торцах бревен оконного проема. Гребень представляет собой прямоугольный выступ 50х50, то есть как раз по размеру паза.

Как выглядит такой гребень показано на рисунке ниже:

Монтаж обсады

Обсада (окосячка) выполняется после того как подготовлен оконный проем.

Сначала нужно подготовить доску 150х40 для верхней части оконного проема. Доску нужно взять по ширине проема и на обоих ее концах выпилить два прямоугольных углубления, которые помогут установить доску так, чтобы в эти пазы вошел сформированный ранее гребень.

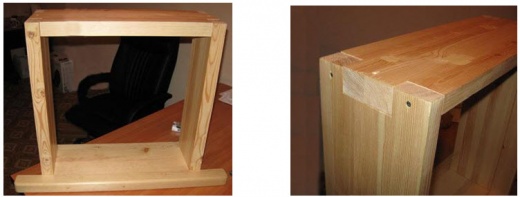

Вот так выглядит доска:

Доска устанавливается сверху на бруски лафета и крепится к ним саморезами.

Высота проема должна быть на 3-5 см больше высоты монтируемого окна для возможности его запенивания.

Расстояние между надоконным бревном и доской сформированного с помощью оклада оконного проема также должно быть не менее 5 см для возможности усадки бревен сруба. Это пространство следует заполнить утеплителем.

После вставки окна и его закрепления с помощью гвоздей или монтажной пены сверху окосячку можно закрыть наличниками, чтобы придать красивый внешний вид.

Схема установки окна в сруб показана на рисунке ниже:

Также вы можете посмотреть видео, где показан процесс установки П-образной окосячки своими руками (для воспроизведения нажмите треугольник):

Теперь вы знаете, как правильно установить окна в сруб.
В следующих статьях узнаем, как шлифовать бревна после конопатки и усадки, а также поговорим о том, как выполнять внутреннюю отделку и как правильно выбирать двери для бани.

Как установить окна в срубе

Установка окон в срубе имеет ряд особенностей. Прежде всего, перед монтажом, нужно выждать усадку деревянного дома, которая длится 6-18 месяцев в зависимости от проекта строения, площади и веса конструкции, типа почвы на земельном участке. Из-за усадки сруба оконные конструкции деформируются и трескаются. Кроме того, продолжающий садиться сруб просто раздавит установленные конструкции. Подробнее о процессе усадки деревянного дома читайте здесь.

Специфика установки окон в деревянном доме

Чтобы рамы не перекосились, нужно делать обсадную коробку или окосячку. Монтаж такой коробки требует точных замеров, тщательности в изготовлении и установке. Неправильно собранная и установленная конструкция приведет к перекосу рамы и бревенчатых стен. Это ухудшит внешний вид постройки, а через щели будет уходить тепло и проникать холодный воздух, влага и ветер.

Правильно подобранные размеры оконного проема — залог успешной установки окна в доме. Оптимальным расстоянием от пола до подоконника является 80-90 см. Как правило, подоконник делают чуть выше столешницы. При монтаже тщательно следите за размерами проемов. Давайте рассмотрим, как правильно делать обсадную коробку и устанавливать окна в деревянном доме.

Читать еще:  Набор креплений для установки межкомнатных дверей

Окосячка окон

Окна в срубе из бревна нельзя крепить сразу к торцам проема. Иначе блоки деформируются из-за усадки. Чтобы этого избежать, делают окосячку или обсаду проема. Она укрепляет торцы и не нарушает функциональность конструкций, предотвращает смещение венцов.

Окосячку окон выполняют двумя способами в зависимости от разновидности окон (плаcтиковые или обычные). Для деревянных конструкций блок делают из брусков и применяют межвенцовый утеплитель из льна или джута. Деревянные окна более экологичны. Кроме того, они лучше впишутся в бревенчатый дом. Для пластиковых конструкций (ПВХ) выпиливают гребень и надевают лафет с пазами. В качестве утеплителя используют монтажную пену. Такие окна получаются более герметичными.

Оконную коробку для бревенчатых домов изготавливают из древесины с 10-12 % влажности. При меньшей влажности появляются внутренние трещины. Простую конструкцию применяют для окон из натуральных материалов. А изготовление проема для пластиковых изделий требует особой тщательности и более сложного варианта обсады.

При окосячке между верхним элементом коробки и бревенчатой частью дома делают усадочный зазор до 7% высоты проема. Он защитит оконные и дверные блоки от давления бревен и деформации.

Какие окна выбрать: пластиковые или деревянные

Сегодня многие владельцы загородных домов выбирают установки из дерева. Конструкции из натуральных материалов сохраняют экологическую чистоту, безопасность и атмосферу бревенчатого дома. Деревянные окна характеризует приятный лесной аромат и привлекательный внешний вид, устойчивость к морозам и перепадам температур.

Такой материал “дышит” и поддерживает комфортный режим влажности в помещении. Среди недостатков можно отметить дороговизну изделий. Кроме того, древесину нужно периодически обрабатывать антисептиками, чтобы защитить живой материал от негативного воздействия влаги.

Некоторые предпочитают устанавливать пластиковые окна в срубе. Пластик — более доступный дешевый материал, который характеризует долгий эксплуатационный срок и хорошая теплоизоляция, широкий выбор расцветки. Пластиковые изделия не требуют специального ухода и обработки, но при этом они нагреваются при сильном воздействии солнечных лучей.

Пластиковые окна выделяют вредные вещества и обладают неприятным запахом. Они притягивают пыль и не пропускают влагу, поэтому в помещении может возникнуть парниковый эффект.

Если для коттеджа еще можно выбирать между пластиковыми и деревянными окнами, то для бани необходимо использовать окна исключительно из дерева. Древесина не нагревается и не обжигает кожу, не нарушают банный целебный эффект. Интересные проекты бань, загородных коттеджей и дачных домов вы найдете по ссылке http://marisrub.ru/proekts/all-proekts.

Монтаж деревянных окон

Окосячку для обычных окон делают при помощи паз в прилегающих к проему бревнах, куда вставляют брусок. Брусок становится одной из сторон оконного блока. Сначала вставляют нижний, затем два боковых, и в конце — верхний. В пазы и усадочный зазор укладывают межвенцовый уплотнитель.

Уплотнитель обеспечивает тепло- и звукоизоляцию, сохраняет древесину от сырости и насекомых. Иногда в качестве утеплителя используют монтажную пену, однако она совершенно не подходит для деревянного дома. Пена крепко сцепляет бревна и мешает естественной усадке. Лучше выбрать натуральный лен и джут.

В завершении усадочный зазор закрывают и оформляют при помощи галтелей и наличника. Они придадут окну законченный вид и сделают декор эстетичным. Изделия могут быть любых форм и размеров, цветов и оттенков, с резьбой и узором.

Монтаж пластиковых окон

Установка обсадной коробки для пластиковых окон — трудоемкий процесс, так как требует выпиливания гребня и установки лафета. Именно по лафету и будут оседать бревна. Необходимо учитывать, что проем должен быть на 13-15 см больше оконной рамы.

Отверстия и пазы заполняют монтажной пеной, затем закрывают монтажной лентой. Герметичное соединение не пропустит холод в помещение и обеспечит необходимый влагообмен. Отделку делают при помощи пластиковых откосов и подоконников.

Установка окон в деревянном доме — трудоемкий процесс, который требует последовательности действий, аккуратности и внимательности. Неправильный монтаж оконной коробки приведет к серьезным проблемам. Это частые сквозняки и скрипы, заклинивающие дверцы и замки, перекос проемов и стен.

Чтобы избежать таких неприятностей, доверьте работу мастерам компании “МариСруб”. Они изготовят и установят блоки, утеплят проемы по периметру при помощи теплоизоляционных материалов и пароизоляционной пленки. Это защитит от проникновения ветра, холода и лишней влаги в помещении.

Читать еще:  Установка балконного блока в панельном доме

Как правильно установить окна в деревянном срубе

При установке окон в деревянном доме необходимо учитывать некоторые особенности при строительстве дома из бруса или сруба. Деревянные дома после возведения дают усадку, за 1-й год после его монтажа, сруб садится на 3-5см. из расчета на 3 метра высоты. Это следствие усыхания бревен и продавливания уплотнительного материала между венцами. Именно поэтому при установке окон в деревянном доме нужно помнить о том, что сруб (или брус) будет потихонечку садиться примерно 5-6 лет. И это основной фактор, который нужно учитывать при монтаже окон в деревянном доме. В процессе дальнейшей эксплуатации дом «живет», т.е. подвержен постоянной подвижке, при повышенной влажности дерево разбухает, при высокой температуре и умеренной влажности – ссыхается.[1] При монтаже окон в деревянный дом используется конструкция, которую специалисты называют обсадой (или окосячкой).

При установке окон в деревянных домах нужно добиваться, чтобы стены дома имели возможность усадки, но при этом необходимо избегать давления на сами окна. Поэтому основное назначение данной конструкции – прочное крепление окон в проёме с сохранением независимости всей оконной конструкции от передаваемых нагрузок несущих стен. Иначе говоря, обсада (или окосячка) служит для исключения давления брёвен на окна в процессе усадки и подвижки дома.

Содержание

Как правильно сделать

Чтобы сделать установку окон в деревянном доме без негативных последствий, нужно правильно вырезать оконные проёмы в деревянном доме. Наиболее оптимальное расстояние от пола до подоконника — 80-90см, из расчёта, чтобы Вы имели возможность подойти к окну, и максимально комфортно опереться ладонями на подоконник. Обеденные, письменные столы и кухонные столешницы имеют, как правило, высоту 75-85см, а подоконник, должен быть чуть выше столешниц. Необходимо также проверять, чтобы не было кривизны окон.

Обсада

Как мы уже упоминали ранее, обсада — это конструкция используемая при установке окон в деревянных домах, назначение которой прочное крепление окон и сохранение независимости всей оконной конструкции от несущих стен деревянного дома, их защита от искривления при усадке срубов (бруса)[2].

Обсада может быть двух видов: для установки деревянных окон в деревянных домах делаются пазы, в которых вставляют бруски того же размера; для установки пластиковых окон в деревянные дома в торцах бревен выпиливается гребень, на который надевается оконный лафет с пазом.

Изготовить обсаду могут строители, возводящие дом.

Оконный проем необходимо правильно подготовить к проведению монтажных работ по установке обсады, а затем уже можно будет приступать к сборке обсады. Чтобы правильно установить окно, ширина проёма должна быть на 3-4см больше ширины окна для использования пены-утеплителя, а высота проёма на 6-8см больше высоты заказанного окна для монтажа подоконника и того же использования пены-утеплителя. Между верхней частью получившегося оконного проёма и бревном нужно оставить щель порядка 5см для возможности усадки брёвен.

При установке окон, в обсаду деревянного дома не следует просверливать насквозь рамы, чтобы не нарушать, таким образом, герметичность и теплоизоляцию, для этих целей желательно использовать специальные крепления – анкерные пластины.[3]

Пластиковые окна в деревянном срубе устанавливаются согласно общепринятой технологии:

  • производится механическая фиксация оконной конструкции в обсаде с помощью шурупов и анкерных пластин;
  • пазы и стыковые отверстия заполняются полиуретановой монтажной пеной, устанавливаются монтажные ленты для защиты пены;
  • внутренняя и внешняя отделка с помощью пластиковых откосов, отливов и подоконников;
  • регулировка и проверка всех узлов на работоспособность.

В заключение нужно отметить, что любой строительный процесс состоит из более ответственных и менее ответственных этапов. Ошибки при монтаже окон не относятся к разряду неисправимых, но обойтись они вам могут очень дорого. Монтаж осуществляется по отработанной схеме и занимает 1-2 дня, подготовительный же и последующий этапы требуют намного больше времени и внимания. Зато правильно выбранные и установленные пластиковые окна сэкономят вам в дальнейшем много сил и средств.

Примечание

портал компании «7 квадратных метров» г.Москва [4]

форум портала «Город мастеров» [5]

портал «Фундамент ру» [6]

портал компании «Окна Хоббит» г.Москва [7]

Установка окон в деревянном доме и срубе

Бревенчатые дома красивы и экологичны, но дают усадку, поэтому установить окна в жесткой связке со стенами в них нельзя. Но ждать несколько лет, пока стены дома встанут на свое место, тоже не нужно. Для любой проблемы есть решение, и одно из них – установка окон в специальные оконные коробки

Свойства домов из древесины

Дерево — природный строительный материал, оно дышит, сохнет и в результате может:

  • изменять размер вдоль волокон в зависимости от окружающей влажности воздуха, при этом практически не менять размер в длину;
  • при высыхании деформироваться из-за внутренних напряжений.
Читать еще:  Установка откосов из сэндвич панелей своими руками

Процесс этот называется «усушка»: в течение нескольких лет после постройки дом из бруса или бревна оседает. В первый год происходит самая заметная усадка, на 3–5-й год ее уже можно не принимать во внимание, но сам процесс идет на протяжении всей жизни деревянного дома.

По степени усадки дома отличаются между собой: если дом из обычного бруса естественной влажности или оцилиндрованного бревна даст усадку в 5–7%, то дом из клееного бруса – всего в 1–3%. Последний вариант – самый стабильный. Но усадка все равно будет. И вряд ли кто-то согласится ждать даже пусть всего 3 года (для клееного бруса), чтобы поставить в дом окна и двери и начать там жить. Важно заранее предусмотреть потери высоты и установить окна и двери правильно. Решение проблемы простое – установка окосячки.

Хоть название и неказистое, зато оно сохранит ваши дом и окна целыми. Ведь если при усадке бревна начнут садиться неравномерно (им будет мешать жесткая конструкция окон и дверей), то бревна и брус начнет неизбежно крутить. Что приведет в конечном итоге к искривлению стен и образованию щелей, исправить которые будет практически невозможно.

Виды оконных коробок

Окосячка, обсада или оконная коробка – брусовое обрамление по периметру проема в деревянном доме, не мешающее вертикальной усадке стен. Как правило, изготавливается из массива дерева: ели, сосны, лиственницы или дуба. Крепится конструкция в боковой стойке на паз, без применения жесткого крепления к несущим стенам. Сверху оставляется зазор для компенсации усадки.

П-образная оконная коробка, или окосячка «по-деревенски». Подходит для всех типов домов. На брусе или на бревне дома вырезается шип, а на брусе, предназначенном для боковин оконной коробки, выбивается паз соответствующего размера. Вертикальная подвижка сруба будет идти по этому пазу, который будет действовать как направляющий рельс. Сверху устанавливают перемычку – вершинник.

Т-образная оконная коробка. В этом случае паз, наоборот, выбивают в стеновых бревнах или в брусе, а шип – на боковинах окосячки. Считается, что Т-образная окосячка прочнее.

Как сделать оконный проем в деревянном доме

Оптимально изготавливать оконный проем из бруса того же размера и того же типа, что и стены. Так, для дома, выполненного из бруса 150х150 мм, берут хорошо просушенный брус 150х100 мм для боковин, 150х50 мм – для верха и подоконник в качестве нижней части оконной коробки. Щель сверху забивают паклей или тонкими досками, обернутыми паклей. Во втором случае по мере опускания стен доски нужно будет аккуратно выбивать.

Для прорезки проема удобнее всего применять цепную пилу. Расчет размера прорезки – дело непростое, так как нужно учесть: размер будущего окна, размер деталей оконной коробки (примерно 50–60 мм с каждой стороны), ширину установочного зазора (15 мм), по горизонтали учитывается дополнительно высота усадочного зазора (30–50 мм) и высота подоконника.

Установка оконной коробки

Подготовленные детали перед установкой обрабатывают антисептиком. Гребни бревен обкладывают утеплителем, который крепят мелкими гвоздиками или скобами. Подойдут ленточные утеплители на основе волокон жгута или льна. Нельзя использовать пену, так как материал должен иметь возможность сжиматься. В качестве дополнительного материала можно использовать герметик.

Сперва монтируется нижняя перекладина или подоконник, затем – боковые стойки оконной коробки. В конце в верхний паз стоек вкладывается верхняя перемычка. После сбора коробки ее аккуратно соединяют саморезами. Важно, чтобы они не попали в бревна.

Установка окон в бревенчатом доме

Раму закрепляют в окосячке, применяя саморезы и специальные крепления – анкерные пластины. Их крепят к оконной коробке на саморезы. Недопустимо, чтобы саморезы, проходя через оконную обвязку, вошли в торцы стен. Это будет мешать усадке и сведет на нет все ваши усилия. Стеклопакеты можно крепить напрямую через коробку, не снимая с рамы стеклопакеты и створки на время монтажа.

Окно устанавливают строго по уровню, иначе в дальнейшем вы не сможете его открыть и закрыть. Щели, которые видны в проеме после установки обсады, нужно заполнить паклей или утеплителем.

После установки окон и утепления ставят наличники.
