Коэффициент светопропускания стеклопакетов

Сравнение стеклопакетов окна по светопропусканию

Солнечный свет заряжает на великие дела или просто дарит хорошее настроение. Бесплатно. Свет в наши квартиры поступает через окна. От того, какие окна выберем, зависит настроение и самочувствие на долгие годы. Поэтому, если хотите больше позитива, прибавьте к числу своих требований к окну максимум света.
Техническая справка: стеклопакет – это не окно целиком, это только его стеклянная часть, занимающая 70-80% площади конструкции.
Основные принципы выигрыша в свете за счет стеклопакета таковы:

  1. Чем выше марка стекла – тем больше света
  2. Чем меньше толщина стекол – тем больше света
  3. Чем меньше стекол в стеклопакете – тем больше света
  4. Чем меньше наворотов в стекле (энергосберегающее, тонированное, триплекс и т.д.) – тем больше света

Содержание

Марка стекла и свет

Стекло в соответствии с его оптическими искажениями и нормируемыми пороками подразделяют на марки М0-М7.

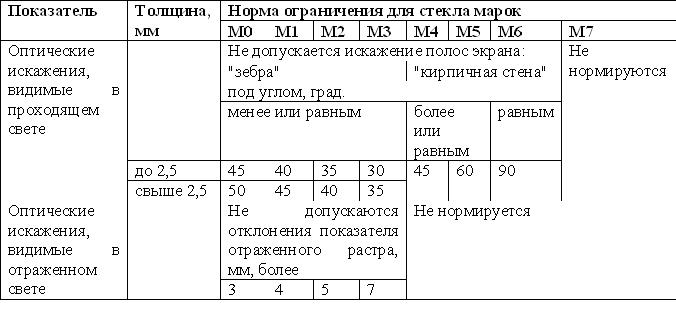

ГОСТ 111-2001 Стекло листовое, п. 5.1.1, Таблица 4 Пороки и оптические искажения влияют на светопропускание. Стекло в окнах допустимо использовать от М0 до М7. При это рекомендуемое стекло с точки зрения минимума пороков – это М0 (которое редко кто перерабатывает) и М1 (которое можно встретить значительно чаще).

Чем меньше толщина стекол – тем больше света

Одной из важнейших характеристик стекла является коэффициент направленного пропускания света*. Чем больше значение этого коэффициента, тем большей степенью прозрачности обладает стекло и тем меньше его цветовой оттенок. С увеличением толщины коэффициент направленного пропускания света снижается, и более заметным становится зеленоватый или голубоватый оттенок стекла.

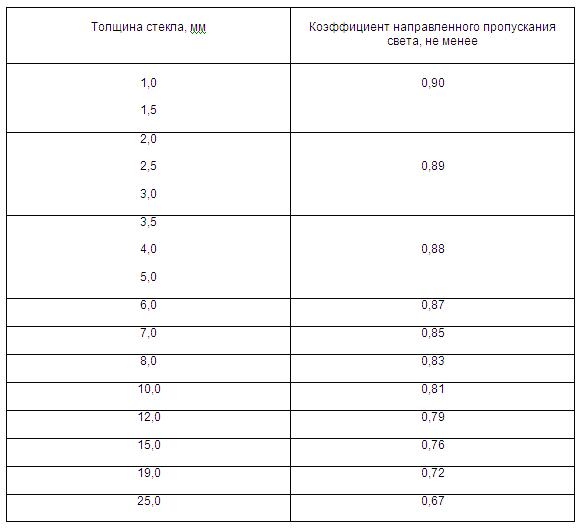

Таблица 1 Толщина стекла и количество света**

* Коэффициент направленного пропускания света — это отношение значения светового потока, нормально прошедшего сквозь образец, к значению светового потока, нормально падающего на образец (ГОСТ 26302-93 Стекло. Методы определения коэффициентов направленного пропускания и отражения света, п. 3). **ГОСТ 111-2001 «Стекло листовое строительного назначения», Таблица 6

Типовая толщина применяемых в современных окнах стекол – 4 мм. Более толстое стекло (5 или 6 мм) применяют, если хотят увеличить защиту от шума или у стеклопакета большая площадь (более 2-2.5 м²), что бы стеклопакет не разрушился/не было эффекта линзы (слипание стекол). Так же толщина стекла связана с предельной ветровой нагрузкой, которую изделие должно выдержать.

Стекло, толщиной 3 мм и менее для производства стеклопакетов обычно не применяются, из-за более низкой прочностной стабильности конструкции.*** Риск разрушения стеклопакета больше, если стекла в нем 3, а не 4 мм.

***Исключение – триплекс. Это 2 стекла склеенные между собой за счет специальной пленки или смолы.

Чем меньше стекол в стеклопакете – тем больше света

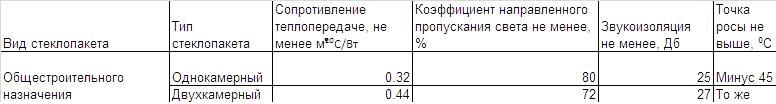

Таблица 2 Количество стекол и свет****
****ГОСТ 24 866-99 Стеклопакеты клееные строительного назначения, п. 4.1.7, Таблица 4

В однокамерном стеклопакете – 2 стекла, значит количество света от общего светового потока, через такую конструкцию будет проходить 80%. Если заменим стеклопакет на двухкамерный, т.е. из трех стекол – света станет меньше на 8%. Обратите внимание, что показатели «Сопротивление теплопередаче» (чем больше, тем окно теплее) и «Звукоизоляция» (чем больше, тем тише) у двухкамерного стеклопакета выше на 27 и 7% соответственно. Не рекомендуется ставить окна с однокамерными стеклопакетами стандартного исполнения (алюминиевые дистанционные рамки, обычные стекла) в отапливаемые помещения, типа квартир, школьных классов и т.д.

Чем меньше наворотов в стекле (энергосберегающее, тонированное, триплекс и т.д.) – тем больше света

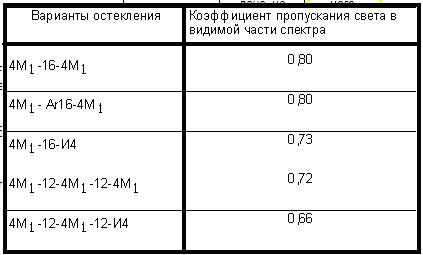

Таблица 3 Стеклонавороты и свет****

Если одно стекло в стеклопакете энергосберегающее, то света будет меньше на 5%, если стеклопакет в 2 стекла (однокамерный) и на 7%, если стеклопакет в 3 стекла (двухкамерный).

При этом стеклопакеты с энергосберегающим стеклом теплее стандартных на 60-80% (вычислено простой пропорцией по данным Таблицы 3).

Т.е. в этом случае выгода от энергосбережения значительно больше выгоды от света.

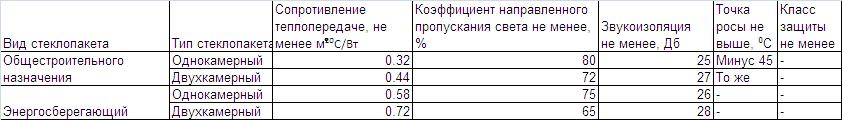

Таблица 4 Тип стеклопакета и свет*****

***** ГОСТ 24 866-99 Стеклопакеты клееные строительного назначения, приложение А, Таблица А1

Оконный Континент. Электронный Справочник «Описание продукта»

Основные характеристики стеклопакетов

Основные характеристики базовых стеклопакетов.

Читать еще:  Как просверлить каленое стекло в домашних условиях?

Удельный вес , кг / м . кв .

Сопротивление теплопередаче , м . кв .* С 0 / Вт

Снижение уровня шума городского транспорта , Дб

СПД 8( тр )-10-4-14-4

Вес стеклопакета = удельный вес стеклопакета * площадь стеклопакета.

Удельный вес стеклопакета = сумме удельных весов стекол из которых состоит стеклопакет;

Удельный вес стекла рассчитывеатся исходя из того, что 1м 2 стекла толщиной 1мм весит 2,5кг.

При подборе СП, кроме вышеуказанных характеристик следует учитывать и:

Светопропускание (LT) — пропускание конструкцией видимого спектра солнечного излучения (спектр излучения: 380. 780 nm), измеряется в процентах (%).

Чем выше коэффициент, тем больше лучей видимого спектра проходит через СП.

Отражение видимого света (LR) — отражение конструкцией видимого спектра солнечного излучения (спектр излучения: 380. 780 nm), измеряется в процентах (%).

Солнечный фактор (SF) — полное пропускание солнечной энергии.

Прямое прохождение солнечного тепла плюс поглощенное тепло, затем излученное внутрь помещения (спектр излучения: 280. 2500 nm), измеряется в процентах (%).

Чем меньше коэффициент, тем меньшее количество солнечного тепла, проходящего через СП, попадет в помещение.

Прямое пропускание энергии – процент солнечной энергии, непосредственно проходящий через стекло со спектральной плотностью между 300 и 2150 нм (в соответствии с классификацией EN 410).

Отражение энергии – процент солнечной энергии, отраженной от стекла.

Поглощение энергии – количество энергии светового потока, поглощенное массой стекла, выраженное в процентах от общего количества энергии светового потока, падающего на поверхность стекла. Поглощенная энергия затем излучается наружу или внутрь помещения в соотношении, зависящем от характеристик остекления, скорости ветра, скорости внутреннего воздушного потока, температуры воздуха снаружи и внутри.

Коэффициент теплопередачи (U-value) – количество тепла в Вт за единицу времени, которое проходит через 1м2 поверхности стекла, деленное на разницу в градусах между внутренней и внешней температурой.

Коэффициент теплопередачи (R-value) – величина, обратная коэффициенту теплопередачи, характеризующая свойство стекла препятствовать переносу теплоты от среды с высокой температурой к среде с низкой температурой. Чем выше значение сопротивления теплопередаче, тем меньше нагрузка на систему отопления здания холодное время года.

Точка росы – это температура, при которой начинает образовываться конденсат, т. е. температура до которой необходимо охладить воздух, чтобы относительная влажность достигла 100%.

Optitherm S3 это разновидность i-стекла.

Rw — взвешенный индекс звукоизоляции воздушного шума, измеряемый по отношению к эталонному спектру белого шума (шум с постоянной спектральной плотностью);

Rw+C — индекс звукоизоляции типового среднечастотного шума (шум дворовых территорий) ;

RW+Ctr — индекс звукоизоляции типового транспортного шума, измеряемый по отношению к типичному спектру шума автотранспорта (низкочастотный шум)

Показатели C и Ctr снижают показатель звукоизоляции Rw.

Шумозащитные и антирезонансные стеклопакеты.

Шумозащитными стеклопакетами же являются те, которые обеспечивают звукоизоляцию не менее 34 дБ (независимо от числа камер). Такой эфффект достигается путем использования более толстого стекла (например 6мм вместо 4мм), гасящего большую часть шума. Дополнительная мера в шумоподавлении — это разные по толщине камеры в многокамерных пакетах.

Антирезонансный стеклопакет — стеклопакет, конструкция которого, обеспечивает не только повышенную звукоизоляцию, но и предотвращает усиление (вследствие возникновения резонанса) внешних шумов.

Решение данной задачи заключается в изготовлении стеклопакета с расположением стёкол разной толщины на разных расстояниях между ними. В полученной конструкции как стёкла, так и камеры имеют разную ширину. Комбинации стекол и камер различной толщины снижают эффект резонанса или предотвращают его возникновение.

Поскольку повышение уровня звукоизоляции требует комплексного подхода, для улучшения акустических свойств всех стеклопакетов, в том числе и антирезонансных, широко применяются инертные газы, например Аргон.

Безопасным стеклопакетами являются такие пакеты, которые не наносят травм и порезов при разрушении. Достич этого можно несколькими способами:

— использование специальных пленок или склееных между собой стекол (триплекс);

При использовании пленок или склееных между собой стекол (триплекс) при разрушении осколки не разлетаются, а остаются на пленке.

При разрушении закаленного стекла оно рассыпается на мелкие осколки не имеющие режущих граней.

Читать еще:  Как прикрепить термометр на присосках к стеклу?

Created with the Personal Edition of HelpNDoc: Free HTML Help documentation generator

ГОСТ светопропускания стеклопакета

Солнечный свет содержит ультрафиолет, без которого человек не может жить. В больших дозах он вреден, но без него совсем нельзя.

Солнечный свет содержит ультрафиолет, без которого человек не может жить. В больших дозах он вреден, но без него совсем нельзя. Именно этот аргумент выдвигают противники пластиковых окон, утверждая, что стеклопакеты не пропускают ультрафиолет, а это негативно отражается на людях и растениях. Чаще всего таким сомнениям подвергаются особые энергосберегающие стеклопакеты. Такой тип стекла появился не так давно, и по технологии для этого нужно специальное оборудование. К слову, именно такие окна установлены в большинстве европейских стран.

Нормы солнечного света

Окна, пропускающие ультрафиолет, устанавливаются с учетом ряда требований, без выполнения которых монтаж невозможен. Это определенная светопропускная способность, которая обеспечивает естественное освещение. Свои нормы есть и для пропускной способности к ультрафиолету, она также не должна быть меньше установленных санитарных норм.

Сравнительная таблица показывает, какой ГОСТ светопропускания установлен для каждого вида стеклопакета.

Тип окна Толщина пакета (в мм) Пропус­кная способ­ность
Прозрачное стекло 4 89%
Пакет в одну камеру 4-16-4 24 77%
Пакет в одну камеру 4LowE-16-4, Low E стекло 24 80%
Пакет в одну камеру 4К-16-4, K-стекло 24 75%
Пакет в две камеры 4-8-4-8-4 28 72%
Пакет в две камеры 4LowE-12-4-12-4 LowE 36 69%

Таким образом, средняя величина для однокамерного пакета должны быть не меньше 75 %, а для двухкамерного — не меньше 72 %. Энергосберегающее стекло по нормам также соответствует мировым стандартам, так что опасения поклонников солнечного света зачастую беспочвенны и основаны не на знаниях изготовления современных стеклопакетов и санитарных норм.

Ультрафиолетовое излучение, как и солнечный свет, благотворно влияет на человека, повышает иммунитет, снижает риск инфекций и проявления аллергии, нормализует процессы обмена в организме. Выбирая между однокамерным и двухкамерным пакетом, можно не ориентироваться на светопропускную способность, поскольку она в пределах нормы, а увеличение дозы ультрафиолета, наоборот, может навредить. Различие будет заключать в том, что вес двух камер гораздо больше, и, соответственно, вся конструкция будет тяжелее. Для таких окон нужна особая фурнитура с высокой степенью прочности и надежности. Но установка таких окон, пропускающих ультрафиолет в нужном количестве, будет намного выгоднее, чем выбор деревянных рам с обычным стеклом.

Мифы об ультрафиолете

Солнечного света может быть слишком много, этим грешат старые окна, которые могут задерживать только часть излучения. Именно поэтому современные производители начали выпускать стеклопакеты со специальной защитой. В Европе были проведены исследования, которые показали, что лучше всего от обильной дозы облучения спасают стекла триплекс. Компании, выпускающие стеклопакеты, предусматривают защиту от ультрафиолета даже в профиле окон, который содержит особые вещества, препятствующие действию разрушительной силы этих волн. Такие компоненты называются стабилизаторами. Выяснить, содержатся ли они в стеклопакете и какого они качества, можно после нескольких лет эксплуатации. Хитрость в том, что некачественные стабилизаторы на солнце портятся и от этого профиль желтеет.

Технические характеристики стеклопакетов

Среди основных технических характеристик, которыми должен быть наделен стеклопакет, можно выделить следующие:

1. Звукоизоляция . Как известно, конструкция окна с одним стеклом не может обеспечить надлежащую защиту от посторонних звуков. Современные же окна со стеклопакетом, неважно, будь они из пластика, либо из дерева, оснащены стеклами, имеющими большую толщину, а конструктивная особенность предполагает наличие в них камер с закаченным инертным газом, или же, наоборот, с полностью безвоздушной средой – вакуумом. Для обеспечения дополнительной защиты от проникновения низкочастотных шумов (в случае, если окна выходят на дорогу с интенсивным движением) в светопропускающих изделиях лучше задействовать стеклопакет, оснащенный технологией «триплекс», установленной на наружную сторону.

Значения уровней снижения шума для базовых стеклопакетов. Чем больше коэффициент звукоизоляции, тем лучше.

Таблица 1

Наименование стеклопакета Формула стеклопакета Коэффициент
звукоизоляции, дБ
Однокамерный 4-16-4 30
Двухкамерный 4-6-4-6-4 34
Двухкамерный 4-12-4-12-4 37
Однокамерный с триплексом 4.1.4-10-4 41
Однокамерный с триплексом 3.1.3-20-4 41
Двухкамерный с триплексом 4.1.3-6-4-6-4 39
Двухкамерный с триплексом 4.1.3-6-4-14-4 42
Двухкамерный с триплексом 4.1.3-10-4-10-4 41

Подробнее про расшифровку формулы изделий можно прочитать в статье «Характеристики стеклопакетов».

2. Термоизоляция . В случае установки в помещение конструкции окна с обычным остеклением, зимой особенно отчетливо будет чувствоваться, что температура воздуха около окна будет заметно ниже, нежели внутри помещения. Вследствие этого, зачастую на стекле начинает образовываться наледь. В случае же со стеклопакетом такие неприятные последствия нивелируются за счет герметизации камеры и добавления в каждую из них инертного газа, препятствующего возникновению эффекта запотевания, а, следовательно, и такой неприятности как обледенение. Теплопередача выражается коэффициентом, который определяет количество тепла в Вт, проходящее через 1 м 2 стекла в час при разнице температур по обе стороны в 1 градус Цельсия (Таблица 2).

Оптические и теплотехнические характеристики стеклопакетов

Таблица 2

Варианты остекления Коэффициент пропускания света в видимой части спектра Коэффициент поглощения света в видимой части спектра Коэффициент пропускания прямого солнечного излучения Коэффициент поглощения прямого солнечного излучения Коэффициент общего пропускания солнечной энергии Приведенное сопротивление теплопередаче, кв.мС/Вт
4М1-8-4М1 0,80 0,06 0,68 0,21 0,78 0,28
4М1-10-4М1 0,80 0,06 0,68 0,21 0,78 0,29
4М1-12-4М1 0,80 0,06 0,68 0,21 0,78 0,30
4М1-16-4М1 0,80 0,06 0,68 0,21 0,78 0,32
4М1-Аr8-4M1 0,80 0,06 0,68 0,21 0,78 0,30
4М1-Аr10-4M1 0,80 0,06 0,68 0,21 0,78 0,31
4М1-Аr12-4M1 0,80 0,06 0,68 0,21 0,78 0,32
4М1-Аr16-4M1 0,80 0,06 0,68 0,21 0,78 0,34
4M1-8-4K 0,75 0,08 0,60 0,26 0,76 0,47
4M1-10-4K 0,75 0,08 0,60 0,26 0,76 0,49
4M1-12-4K 0,75 0,08 0,60 0,26 0,76 0,51
4M1-16-4K 0,75 0,08 0,60 0,26 0,76 0,53
4M1-Ar8-4K 0,75 0,08 0,60 0,26 0,76 0,53
4M1-Ar10-4K 0,75 0,08 0,60 0,26 0,76 0,55
4M1-Ar12-4K 0,75 0,08 0,60 0,26 0,76 0,57
4M1-Ar16-4K 0,75 0,08 0,60 0,26 0,76 0,59
4M1-6-4M1-6-4M1 0,72 0,09 0,56 0,29 0,72 0,42
4M1-8-4M1-8-4M1 0,72 0,09 0,56 0,29 0,72 0,45
4M1-10-4M1-10-4M1 0,72 0,09 0,56 0,29 0,72 0,47
4M1-12-4M1-12-4M1 0,72 0,09 0,56 0,29 0,72 0,49
4M1-16-4M1-16-4M1 0,72 0,09 0,56 0,29 0,72 0,52
4M1-Ar6-4M1-Ar6-4M1 0,72 0,09 0,56 0,29 0,72 0,44
4M1-Ar8-4M1-Ar8-4M1 0,72 0,09 0,56 0,29 0,72 0,47
4M1-Ar10-4M1-Ar10-4M1 0,72 0,09 0,56 0,29 0,72 0,49
4M1-Ar12-4M1-Ar12-4M1 0,72 0,09 0,56 0,29 0,72 0,52
4M1-Ar16-4M1-Ar16-4M1 0,72 0,09 0,56 0,29 0,72 0,55

Примечание.Значения приведенного сопротивления теплопередаче принимают исходя из размеров стеклопакета (1,0*1,0) м и коэффициента эмиссии 0,16-0,18 для твердого покрытия. (Приложение А, ГОСТ 24866-99).

3. Светопропускание . Под данной характеристикой имеется в виду обеспечение необходимой защиты помещения от поступления чрезмерного солнечного света. Регулировка интенсивности такого излучения осуществляется при помощи стекол (светоотражающих, либо окрашенных в массе), путем поглощения ими части солнечной энергии. Здесь следует выдерживать определенный паритет между достижением определенных теплоизолирующих свойств стеклопакета и необходимого уровня естественной освещенности, так как при увеличении числа стекол освещенность имеет особенность уменьшаться. Вполне возможен вариант, когда финансовые затраты от экономии на отоплении могут с лихвой перекрыться расходами на дополнительное освещение. Поэтому тут нужно хорошенько взвесить все «за и против». В таблице 2 указаны коэффициенты светопропускания.

4. Герметичность и точка росы . Принято считать, что минимальная температура, при которой стеклопакетом возможно нормальное выполнение своих задач – это температура так называемой точки росы (-55 градусов Цельсия).

5. Долговечность . Считается, что срок службы стеклопакета заканчивается в тот момент, когда в его камерах появляется конденсат. В среднем этот срок составляет довольно внушительную цифру — 25 лет. Однако даже при появлении конденсирующей влаги стеклопакет может с успехом использоваться в течение длительного времени, так как влага сама по себе не является источником ухудшения теплофизических свойств стеклопакета, она оказывает влияние лишь на величину его светопропускания.

Читать еще:  Как рассчитать формулу стеклопакета
